Типы пластин Tranter и их особенности

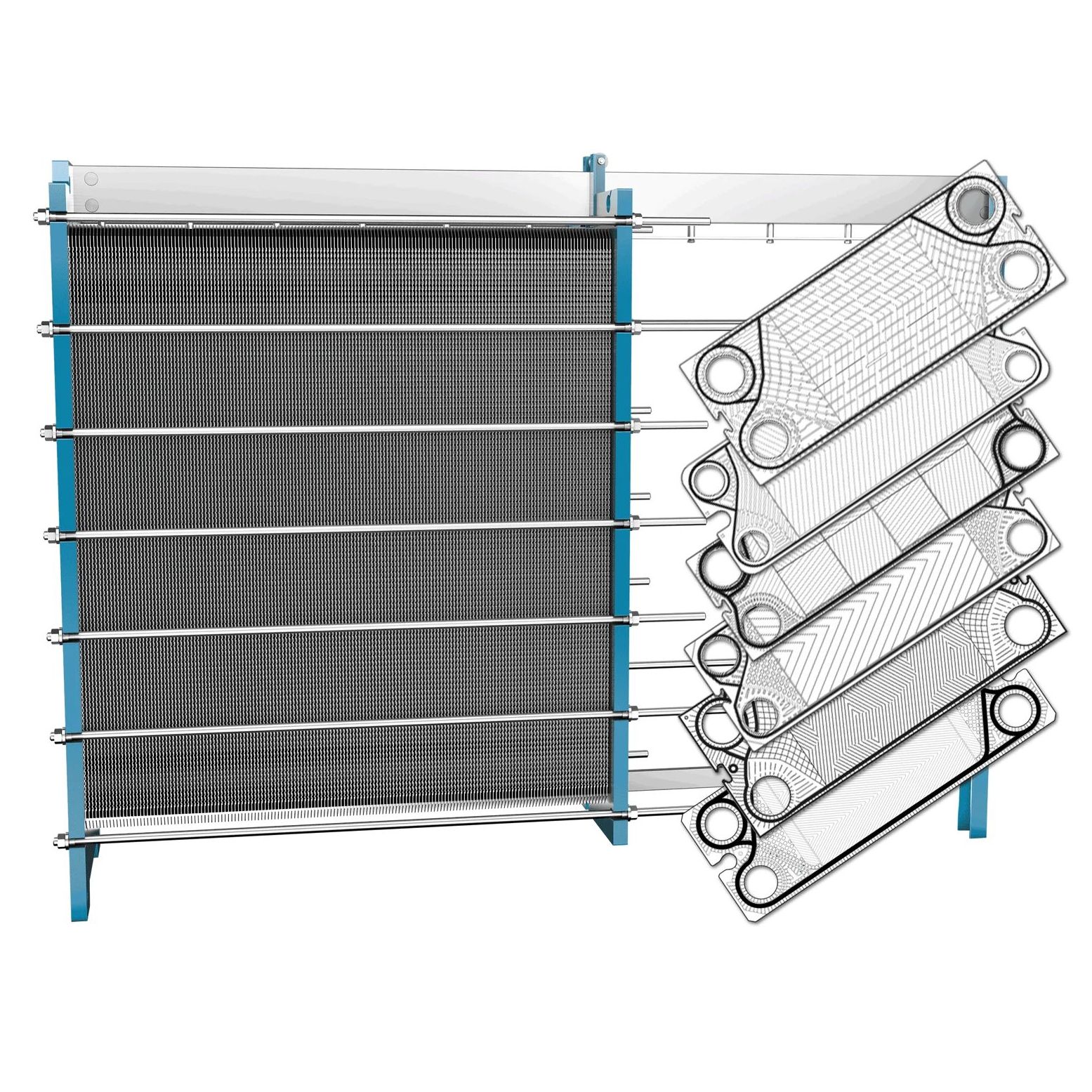

Пластины теплообменников Tranter серии SUPERCHANGER® представлены в четырех вариантах рифления, каждый из которых оптимизирован для разных условий эксплуатации.
Модели из линеек UX, SX и GC имеют рисунок в виде елочки, обеспечивающий эффективную теплопередачу при работе с водными растворами. Пластины серии GF отличаются широким зазором и параллельным волнистым рисунком, что делает их идеальными для жидкостей с высокой вязкостью или содержащих волокна и твердые включения.
Представители серии GX представляют собой асимметричную пластину с четырьмя секторами. Такая пластина оптимизирована для процессов с малыми вязкостями, минимальным температурным перепадом или сильно различающимися расходами потоков. Пластины изготавливаются методом холодной штамповки из нержавеющей стали, титана, сплавов Alloy C-276, Alloy-20 и других материалов. По краю пластин проходят канавки для установки уплотнительных прокладок и усиления конструкции за счет ребер жесткости. Углы пластин оснащены отверстиями для прохождения жидкостей, количество и расположение которых зависит от условий эксплуатации. Прокладки цельнолитые, часто приклеиваются к пластинам клеем Pliobond 30 и подбираются с учетом характеристик рабочей среды и температурного режима.
Для равномерного распределения потоков, на пластинах предусмотрены направляющие в зонах портов. Крепление пластин осуществляется на верхней направляющей балке, а нижняя направляющая обеспечивает точную центровку элементов.
