Особенности гофрированных пластин Tranter Ultraflex GX

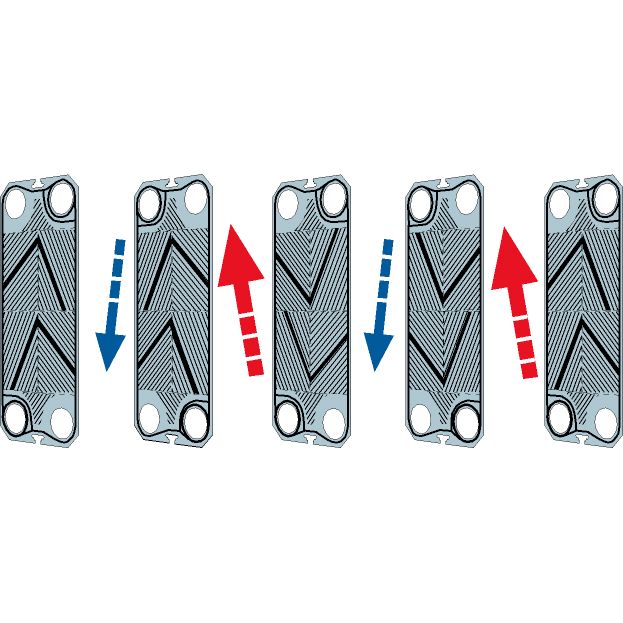

Гофрированные пластины Tranter Ultraflex серии GX представляют собой эффективное решение для пластинчатых теплообменников. Конструкция пластин Ultraflex основана на асимметричном принципе, который позволяет формировать разные каналы для каждого из потоков, обеспечивая оптимальный режим работы как при высоких, так и при низких скоростях циркуляции. Уникальная система двойных уплотнений вокруг портов исключает возможность протечки между средами, поскольку каждая пластина попеременно обеспечивает доступ только к одному из контуров. Уплотнение по периметру и чередование портовых зон создают последовательную систему каналов, полностью разделяющую два потока.
Главной особенностью Ultraflex является запатентованная форма гофров, сформированная под разными углами. Для каждого типоразмера пластин предусмотрены варианты с острым и тупым углом наклона рифления. Такое инженерное решение позволяет формировать шесть различных конфигураций каналов за счет комбинации рисунка "елочка" и направления гофров. Пластины с тупым углом создают повышенное гидравлическое сопротивление и используются там, где требуется более интенсивное турбулизирование и усиленная теплопередача. Пластины с острым углом, наоборот, уменьшают перепад давления, обеспечивая более легкое протекание среды и снижая нагрузку на насосное оборудование.
