В статье классифицируем и делаем обзор продукции шведской компании Tranter в сегменте сварного теплообменного оборудования.
Классификация сварных теплообменников
Под торговой маркой Tranter поставляется полный спектр пластинчатых теплообменников на сварке в различных конструкциях и компоновках. Производитель предлагает одну из наиболее широких линеек аппаратов этого типа для промышленного применения. Среди актуальных предложений теплообменное оборудование серий:
- Maxchanger
- Supermax SPW
- Supermax OPW
Каждое решение имеет свои уникальные преимущества, которые обеспечивают устойчивый спрос на мировом отраслевом рынке.
В соответствии с существующей классификацией, пластинчатые теплообменники, в том числе разборные, полу- и полностью сварные, принадлежат группе рекуперативных устройств с плоской теплообменной поверхностью. К этой же категории относятся спиральные аппараты, в которых вместо пластин установлены две спирали из тонких металлических листов. Такое решение реализовано в моделях Tranter линейки Spiral. Это компактные, высокоэффективные теплообменные аппараты, рассчитанные на работу со сложными жидкими средами. Выполняются в сварном исполнении, то есть не имеют эластичных уплотнений, характерных для разборных моделей.
Сварные пластинчатые теплообменники, выпускаемые Tranter, можно классифицировать по следующим критериям:
- тип аппарата – испаритель, подогреватель, конденсатор
- схема теплообмена – с одно- и многоходовой системой
- геометрия – решения с прямоугольной или цилиндрической формой
- движение потоков теплоносителей – с противотоком, прямотоком либо перекрестным потоком
- форма пластин – с круглыми, овальными, многоугольными элементами разных типоразмеров
- исполнение кожуха – с неразъемным корпусом, одной или двумя съемными крышками
Теплообменные аппараты на сварке работают в широком диапазоне характеристик, охватывая параметры температуры от -195 ⁰С до +900 ⁰С и давления до 130 бар. Они совместимы с паром, газами, жидкими и двухфазными средами. Способны противостоять высокотемпературному и химическому воздействию.

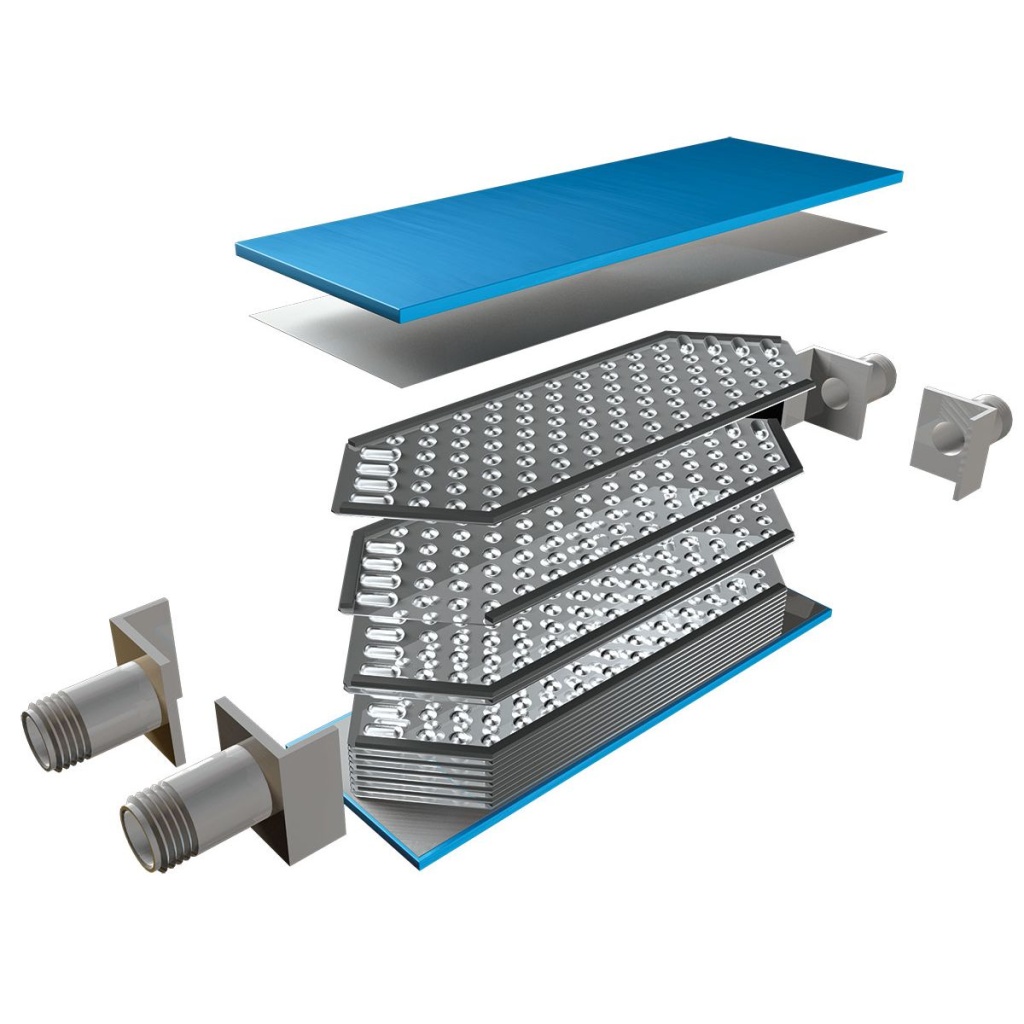

Теплообменники серии Maxchanger
Сварные теплообменники линейки Maxchanger сочетают такие качества, как максимальная эффективность, компактность и универсальность. Это идеальный вариант для случаев, где не подходят паяные аппараты. Устройства работают со всеми разновидностями теплоносителей, обеспечивают отличный теплообмен при низких потерях давления. Особенностью аппаратов этой серии является нетрадиционное исполнение пластин. Разделительные элементы имеют многоугольную форму со специальными, не связанными друг с другом углублениями.
Основные характеристики серии:
- рабочая температура – -195 ⁰С…+540 ⁰С
- давление – до 115 бар
- материал пластин – титан, нержавеющая сталь марки 316L
Смежные металлические пластины по всему контуру сварены между собой, благодаря чему образованы герметичные каналы, исключающие смешение греющей и нагреваемой сред. В аппаратах предусмотрено движение теплоносителей в противотоке, что позволяет достигать высокой эффективности теплового обмена. Для максимального удовлетворения потребностей рынка, компания принимает в работу заказы на разработку индивидуальных устройств, с учетом нестандартных условий применения.

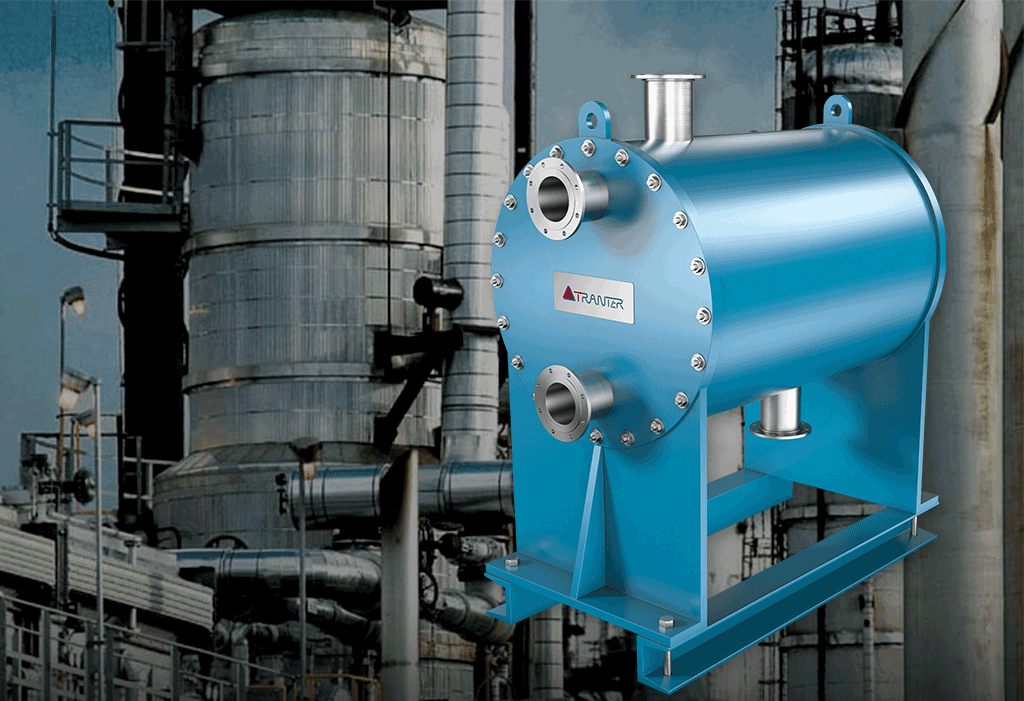

Теплообменники линейки Supermax SPW

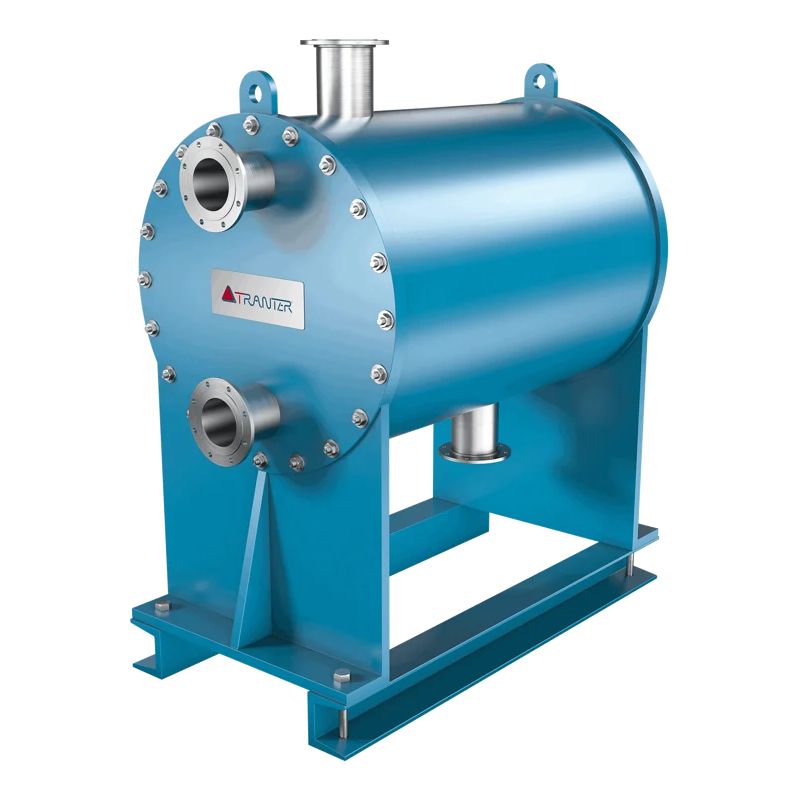

Теплообменное оборудование модельного ряда Supermax SPW представляет собой аппараты в цилиндрическом кожухе с круглыми шевронными пластинами. Пакет формируется, путем соединения кассет (пар пластин, предварительно сваренных по периметру отверстий), с помощью автоматической сварки по наружному контуру. Пакет, в свою очередь, приваривается к концевым пластинам. Корпус выполняется цельносварным, с одной либо двумя съемными крышками. Внутри могут располагаться один или два сварных пакета пластин, включая асимметричные (испарители) и симметричные решения, а также разделительная стенка (при многоходовой схеме теплообмена).
Основные характеристики линейки:
- рабочая температура – -195 ⁰С…+900 ⁰С
- давление – до 70 бар (со съемными крышками), до 130 бар (цельносварной)
- материал пластин – нержавеющая сталь марки 316L SS, сплавы C-276, 254 SMO
- материал кожуха – SA516 Gr.60/ Gr.70, 304/304L SS,316L SS; возможно изготовление из металла двух типов, при наличии только одной агрессивной среды, вызывающей коррозию
Теплообменники Supermax SPW могут интегрироваться в систему как в горизонтальном, так и вертикальном положении. Первый вариант рекомендован для задач конденсации пара, кипячения либо испарения жидкостей. Второй предпочтителен для традиционного нагрева. Движение потоков организовывается одним из способов: в одинаковом, противоположном или перекрестном направлении. Размещение теплообменных пластин внутри корпуса обеспечивает высокоэффективную циркуляцию теплоносителя по аппарату. Одной из главных особенностей теплообменников этой серии является высокая устойчивость аппаратов к тепловому расширению ввиду гармошкообразной сердцевины (пакета пластин).

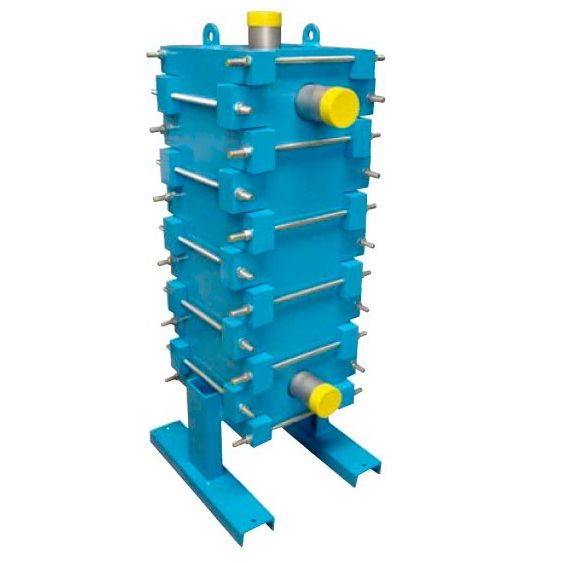

Теплообменники модельного ряда Supermax OPW
Серия Supermax OPW – это сварные теплообменники с пластинами овальной формы. Аппараты разработаны специально для случаев, когда нужны значительные термические длины либо/и малая логарифмической средняя разность температур. Линейка содержит оборудование в разном конструктивном исполнении, включая:
- цельносварное с жесткими поперечными ребрами, выполненными снаружи
- цельносварное, включающее пластины, раму и крышку, для работы в условиях высоких давлений
- в корпусе со съемной крышкой, предоставляющей легкий доступ к расположенному внутри пакету пластин
Основные характеристики модельного ряда:
- рабочая температура от -50 ⁰С до +250 ⁰С
- давление до 40 бар
- материал пластин – нержавеющая сталь марки 316L
- материал кожуха – углеродистая сталь
Конструкция теплообменников Supermax OPW обеспечивает контакт холодного и горячего теплоносителя исключительно с нержавеющей сталью, стойкой к коррозии и агрессивному химическому воздействию.
