Традиционные пластины Tranter типа GC и GL

Традиционные пластины Tranter типов GC и GL применяются в разборных пластинчатых теплообменниках и отличаются продуманной конструкцией, позволяющей гибко настраивать теплогидравлические характеристики оборудования под конкретные условия эксплуатации.

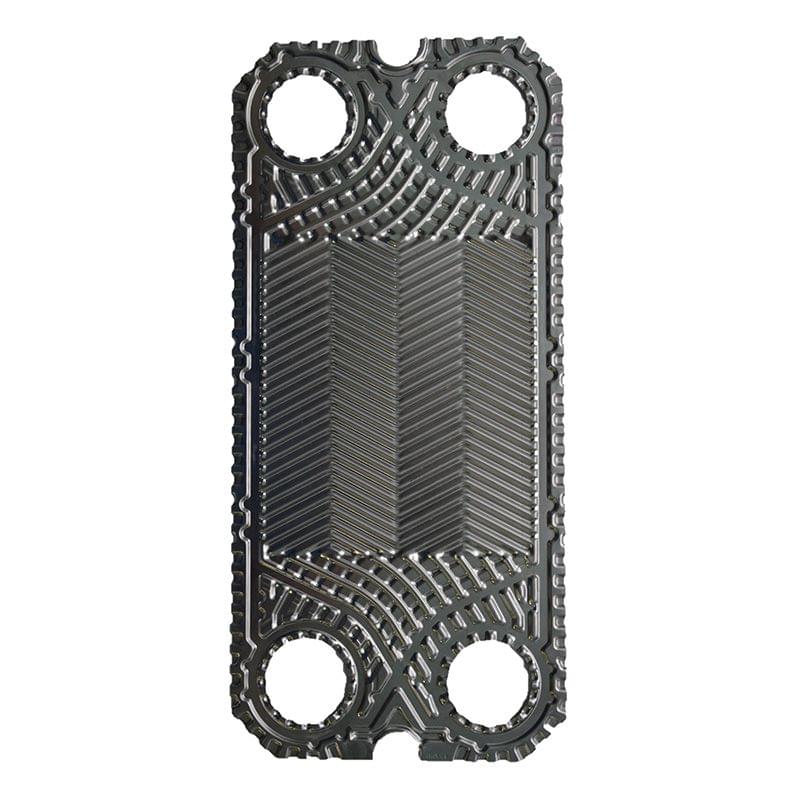

Пластины GC обладают симметричной конструкцией и гофрированной поверхностью с прокладками по краю. Доступ потока к теплообменной поверхности осуществляется вокруг двух портов посредством кольцевых уплотнений, а двойная система прокладок эффективно предотвращает перетечки между средами. Серия GC выпускается с тупыми, а также острыми углами каналов: большой угол гофры обеспечивает высокую теплопередачу, но сопровождается повышенным гидравлическим сопротивлением, тогда как острый угол снижает потери давления при меньшей тепловой длине. Комбинируя пластины разной геометрии, можно оптимизировать коэффициент теплопередачи и перепад давления.

Пластины GL также симметричны и допускают использование тупых или острых углов каналов. По принципу работы каналы аналогичны серии GC, однако ключевое отличие заключается в расположении канавки под уплотнение – она выполнена в нейтральной плоскости. Это решение повышает стабильность уплотнения и упрощает компоновку. Теплообменники с пластинами GL подсоединяются с учетом перекрестного движения рабочих сред, что положительно влияет на равномерность теплообмена.
